Z11型工業脹緊套

產品TAG

Z20型工業脹緊套 Z15型工業脹緊套 Z10型工業脹緊套

立即訂購

Z11型工業脹緊套定位，轂孔簡單，應用廣泛。具有良好的互換性。由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密億貼合不銹蝕，也便于拆開。

Z11型工業脹緊套是一種無鍵聯結裝置，其原理和用途是通過拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中；安裝/調整/拆卸方便；，聯結穩定；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。

廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等。

Z11型工業脹緊套與Z2型比較，結合面長，對中，用于旋轉精度要求較高和傳遞較大載荷的場合。由錐度不同的開口雙錐內環與開口雙錐外環及兩個雙錐壓緊環組成，用內六角螺栓鎖緊。

安裝參考范例

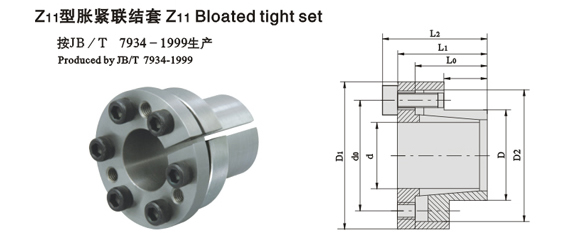

Z11型工業脹緊套

Z11型脹緊聯結套參數

規格	基本尺寸						內六角螺釘		額定負荷		脹套與軸結合面上的壓力Pf	螺釘?shù)臄Q緊力矩MA	重量KG
	L	L0	L1	L2	D1	D2	d1	N	軸向力Ft	轉矩Mt
	mm						d1	N	軸向力Ft	轉矩Mt
12×18	14	23	26	30	32	28	M4×10	4	10.0	0.058	105	5	0.08
13×23	14	23	26	30	38	34	M4×10	4	10.0	0.063	80	5	0.13
14×23	14	23	26	30	38	34	M4×10	4	10.0	0.068	80	5	0.13
15×24	16	29	36	42	45	40	M6×18	4	17.0	0.127	115	17	0.26
16×24	16	29	36	42	45	40	M6×18	4	17.0	0.136	115	17	0.26
17×26	18	31	38	44	47	42	M6×18	4	21.6	0.180	125	17	0.27
18×26	18	31	38	44	47	42	M6×18	4	21.6	0.196	126	17	0.27
19×27	18	31	38	44	49	45	M6×18	4	21.6	0.206	122	17	0.29
20×28	18	31	38	44	50	44	M6×18	4	21.6	0.216	118	17	0.30
22×32	25	38	45	51	54	48	M6×18	4	21.6	0.245	74	17	0.38
24×34	25	38	45	51	56	50	M6×18	4	21.6	0.265	70	17	0.41
25×34	25	38	45	51	56	50	M6×18	4	21.6	0.274	70	17	0.45
28×39	25	38	45	51	61	55	M6×18	6	32.3	0.461	91	17	0.47
30×41	25	38	45	51	62	57	M6×18	6	32.3	0.500	86	17	0.48
32×43	25	38	45	51	65	59	M6×18	6	32.3	0.529	82	17	0.52
35×47	32	45	52	58	69	62	M6×18	8	44.1	0.774	78	17	0.63
38×50	32	45	52	58	72	66	M6×18	8	44.1	0.843	74	17	0.67
40×53	32	45	52	58	75	69	M6×18	8	44.1	0.882	70	17	0.73
42×55	32	45	52	58	78	71	M6×18	8	44.1	0.931	68	17	0.78
45×59	45	62	70	78	86	80	M8×22	8	82.3	1.850	82	41	1.23
48×62	45	62	70	78	87	81	M8×22	8	82.3	1.970	78	41	1.24
50×65	45	62	70	78	92	86	M8×22	8	82.3	2.060	74	41	1.40
55×71	55	72	80	88	98	92	M8×22	9	92.1	2.550	63	41	1.70
60×77	55	72	80	88	104	98	M8×22	9	92.1	2.770	58	41	1.90
65×84	55	72	80	88	111	105	M8×22	9	92.1	3.010	53	41	2.21
70×90	65	86	96	106	119	113	M10×25	9	147	5.150	67	83	3.05
75×95	65	86	96	106	126	119	M10×25	9	147	5.490	63	83	3.32
80×100	65	86	96	106	131	125	M10×25	12	196	7.840	79	83	3.50
85×106	65	86	96	106	137	131	M10×25	12	196	8.330	75	83	3.81
