JMIJ型接中間軸型膜片聯軸器安裝使用說明

1.JMIJ型接中間軸型膜片聯軸器安裝前應先檢查原動機和工作機兩軸是否同心，兩軸表面是否有包裝紙和碰傷，膜片聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理干凈，碰傷用細銼處理好。然后檢查兩個半聯軸節的內孔直徑和長度是否同原動機、工作機的直徑和軸伸長度尺寸相符。一般選型時，讓原動機和工作機端半聯軸節長度小于其軸伸長度10—30mm為好。

2.為了便于安裝，好是將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱，使內孔尺寸漲大很容易裝上。安裝后保護軸頭不能凸出半聯軸節端面，以齊平為好。檢測兩半聯軸節之間的距離：沿半聯軸節的法蘭盤兩內側測出3--4點的讀數取平均值，及加長段與兩個膜片組實測尺寸之和，兩者誤差控制在0—0.4mm范圍之內。

3.找正：用百分表檢測兩半聯軸節法蘭盤端面和外圓跳動，當法蘭盤外圓小于250mm時跳動值應不大于0.05mm；當法蘭盤外圓大于250mm時，跳動值應不大于0.08。

JMIJ型接中間軸型膜片聯軸器靠兩邊的膜片的彈性變形來補償所聯兩軸的相對位移，主要特點是不用潤滑，結構較緊湊，強度好，使用壽命長，無旋轉間隙，不受溫度和油污影響，具有耐酸、耐堿、蝕(以實際報告為主)(以實際報告為主)的特點，適用于高溫、高速、有腐蝕介質工況環境的軸系傳動，廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。

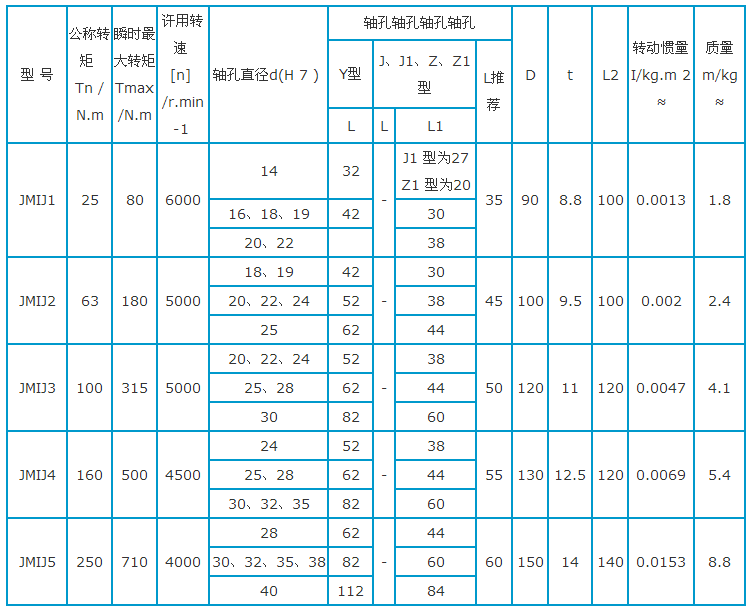

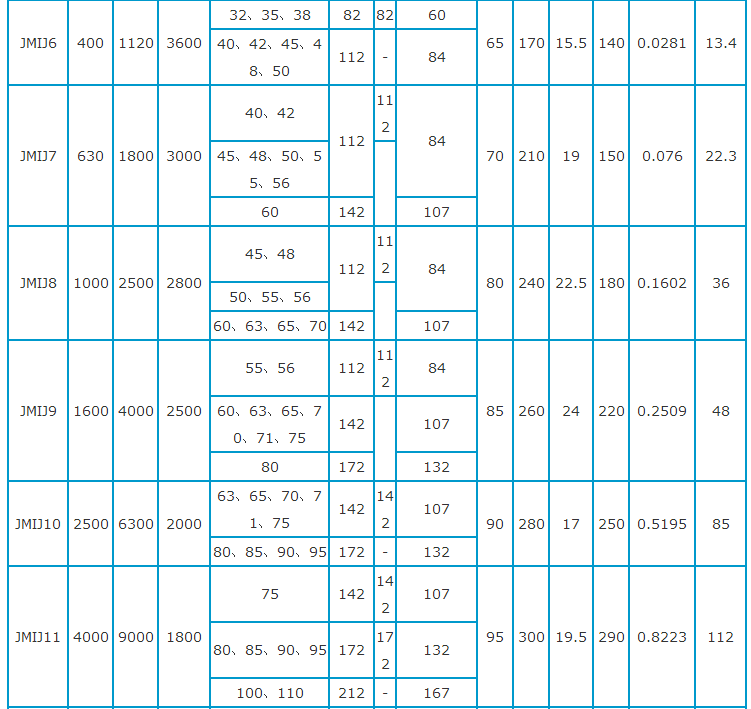

技術參數：
